自动旋转门内部机械件电器件众多,而电机就是为自动旋转门提供动力的重要配件,也是门道佰分佰在维修旋转门时发现损坏较多的配件之一,那么你知道自动旋转门使用的低速交流力矩电机是什么吗?今天就跟随自动旋转门维修厂家门道佰分佰的脚步来了解下吧!

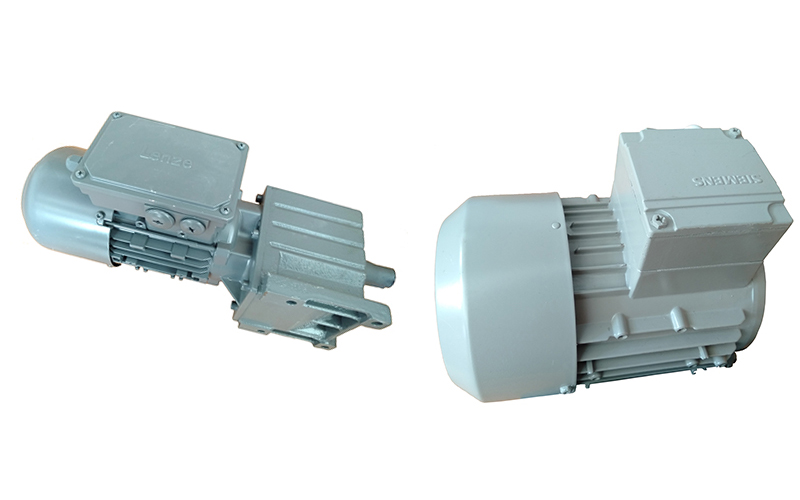

自动旋转门使用的低速交流力矩电机的基本概念:
自动旋转门使用的三相交流力矩电机的结构与普通鼠笼型异步电机不同,它采用电阻率较高的黄铜等材料作为转子导条及端环,因而按一般交流异步电机特性知,其等效的转子电阻R2增大,故可具有恒转矩负载特性,同时其额定转速很低,而启动转矩较大。
所以这种大力矩、低转速、可长时间堵转的特点常被用来调速及低速拖动。低速交流力矩电机允许长期低速运行甚至堵转但温升可控。在设计时考虑长期低速运转带来的温升,一般采用开启式结构,故外形扁胖。另外,转子具有轴向通风孔,并外加风扇散热装置。早期较成熟的自动旋转门拖动系统大都采用低速交流力矩电机。其优点如下:
1)低速交流力矩电机的机械特性比较软,在正常运行时,基本不用考虑负载转矩的干扰,遇到阻碍时,电机转矩立刻下降。
2)由于其软的机械特性,其拖动旋转门门扇运行时,对于行人的防碰、防夹非常有好处。其一般门扇夹碰行人的力度要小于变颡调速的电机拖动系统。
3)由于其有设计时的电机大堵转电流点,故在旋转门门扇被外力阻碍时,电机仍然保持合理的堵转温升。
4)对其进行调压调速方便,因为力矩电机的大输出转矩也就是其堵转转矩,也可认为是电机的启动转矩。故只有适当调整好电机端口电压,就可得到佳的启动响应和拖动效果。

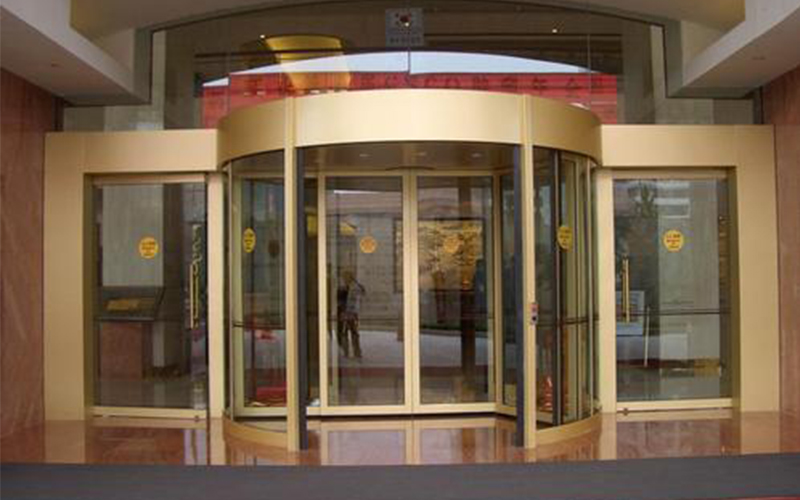

当自动旋转门的直径D大于2600mm以上时,一般均要采用电动拖动方式来使自动旋转门转动。考虑到电力拖动的一系列自身因素及自动旋转门的安全因素,一般均采用自动控制方式,即由计算机来作为控制核心,按预先设定的程序和速度自动控制旋转门的转动。当然,该控制系统还包含了各种电气保护及行人安全防护措施。
上述讲了自动旋转门低速交流力矩电机的基本概念,那么你知道配合低速交流力矩电机工作的自动旋转门配件又那些吗?下面自动旋转门维修厂家门道佰分佰就为大家分析一下:
(1)计算机控制核心PLC。它是自动旋转门控制的大脑,一般由电脑可编程控制器PLC来担当。其工作按PLC编制好的程序一步一步循环检测PLC各输入端口状态。在各外界输入信号的激励下,PLC按程序相应控钥旋转门启动、停止、加速旋转、恒速旋转、定位停车甚至保护、急停等工作。
(2)速度调节器BGR。受PI.C控制,根据程序要求进行旋转速度的调节。如启动瞬间的大转矩、柔性定位停车的速度改变等,均是受该调节器控制。因为速度调节器紧临电机拖动装置,有时也称其为功率放大器。组成速度调节器的方式有两种:一种是模拟式速度调节器,如基于运算放大器的PID调节器,另一种是数字式速度调节器.如数字量控制的变频器调速器等。
(3)电机拖动单元。它是自动旋转门拖动动力核心。拖动单元一般包含电机本身及变速总成等设备。
北京门道佰分佰工程技术有限公司是一家专注于自动旋转门售后服务的品牌公司,提供各种自动旋转门售后服务,可针对不同品牌的自动旋转门进行维保服务。对所提供的旋转门维修服务更换的配件保证均为原厂供应商配件包括:电机、主动轮、被动轮、控制箱、感应器等等,所有品牌的自动旋转门配件均有备货。热线电话:400-6298-400。
