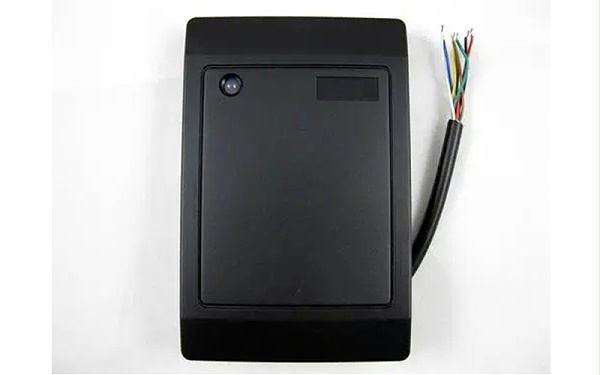

韦根（Wiegand）协议又称韦根码，通俗来说是一种通信工具，是由摩托罗拉公司制定的一种通讯协议。用于读卡器（读头）到门禁控制器。当读卡器识别到有效卡后，将卡片的钥匙信息以韦根协议的方式传输，再而转换成数据发送给控制器，控制器验证钥匙信息有效后打开门。门道佰分佰将通过本文为大家详细解读关于韦根读头的相关内容。

一、韦根读卡器通讯机制解读：

       1、34位韦根的数据分别在韦根数据线DATA0和DATA1输出。当在D0上有一个下降延脉冲时表示“0”，在D1有一个下降延脉冲时表示“1”。读卡器每接收到一个卡号，会在D0和D1数据线上共发送34个脉冲信号，即34bits。因此对于韦根34位读卡器（读头），每一个卡号对应34个下降延脉冲，而韦根26读卡器则有26个下降延脉冲。

       2、没有卡号输出情况下，两根数据线的电压稳定在5V, 此时，用万用表测量D0和D1之间的电压为0，D0或D1对于GND的电压为5V。

       3、只有当下降延脉冲信号小于0.9V时，控制器才能识别该信号,反之下降延脉冲信号超过0.9V, 控制器就无法识别。

       4、韦根两根数据线上的下降延脉冲信号要保持在一个可靠的范围，才能确保读卡器发出的韦根信号被控制器可靠识别。通常这个可靠的范围要控制在0V-0.6V。

       5、任何影响下降延脉冲信号的因素，都会影响到韦根读卡器与控制器的通讯。

二、解读影响韦根读卡器通讯的因素有哪些？

       1、韦根读卡器与控制器的通讯通过下降延电平脉冲方式进行，因此读卡器与控制器之间必须共用同一个GND，也就是通常所说的共地。

        2、理论上的共地是指控制器上的GND）与读卡器上的GND）之间的电压差为0V。在实际应用中，如果控制器与读卡器的有一定距离时，两者之间的电压差不可能为0V，通常会达到0.2V-0.3V。距离越大，电源线（或共地线）线径越小，读卡器与控制器之间的距离越长，读卡器的工作电流越大，这个电压差就越大，超过一定值时，就会影响韦根通讯。

        3、如果控制器GND与读卡器GND之间的电压差为1V, 则韦根信号在控制器这端测得的闲置电平就为6V(正常情况下为5V)，下降延脉冲信号电平为1.2V（正常情况下为0.2V），超出了控制器能够识别韦根信号的极限范围（极限值为0.9V）。

        4、因此，电源线和韦根信号线通常不要小于0.5mm2。读卡器与控制器的距离越远，电源线的线径要越大一些。推荐值如下： 距离60m以内使用0.5mm2，距离60-100m使用0.75mm2，距离100-150m使用1.0mm2，如果采用的是指纹读卡器、LCD按键读卡器，考虑到它们的工作电流比普通的韦根读卡器要大，上述距离要缩短一半，才能保证读卡器与控制器之间稳定通讯。

        5、影响韦根通讯除了信号电平外，还有一个不能忽视的地方就是信号干扰。

        6、所谓信号干扰，就是本来没有的脉冲信号，由于外在的干扰被加载到正常的韦根数据线上了，结果控制器接收到的脉冲数多了，控制器就无法识别。如正常的韦根34读卡器读卡时，控制器接收到的应该是34个下降延脉冲，由于有干扰存在，结果接收到35个，控制器就认为是错误的信号，不做处理了，这就是常说的丢卡现象。

        7、解决干扰有两种思路，一个是增加控制器抵抗干扰的能力，另一个就是降低干扰，有一个有效的方法就是采用屏蔽线，把屏蔽层在读卡器和控制器两端都接上GND。如果工程上采用的是非屏蔽线，现场又不允许重新换线，还有一个办法是将信号线中多余的一股线拿来做屏蔽线，也就是两端接地。

三、解读检测韦根通讯线路方法：

        1、在读卡器和控制器都通电情况下，用万用表测试控制器端D0和D1之间的电压，应为0V。

        2、再测量D0或D1与控制器上GND之间的电压，结果应在5-5.6 V范围内。

        3、连续刷卡100次，卡号都能准确上传到控制器中。可检查控制器中记录是否增加了100条，也可直接在数据库中查一下记录条数。

四、解读韦根读头通讯线路不好解决方法：

        1、首先要分析确定引起韦根读头通讯不好原因在哪里？是干扰因素，还是信号电平因素？

        2、针对不同的因素，采用不同的对策进行处理。

        3、还可以使用韦根信号延长器解决通讯线路不好问题。
