激光扫描安全传感器自动旋转门安全性能提升解决方案

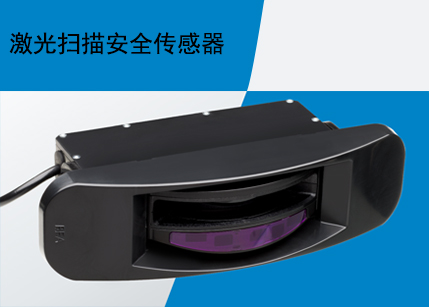

激光扫描安全传感器

激光扫描安全传感器

激光扫描安全传感器可有效提升自动旋转门防夹区和动扇前沿的安全保护性能。

激光扫描安全传感器主要适用于建筑物进出口的自动旋转门（自动两翼旋转门、自动三翼旋转门、自动四翼旋转门和自动水晶旋转门）。

拨打400-6298400咨询自动旋转门安全性能提升解决方案整体价格。

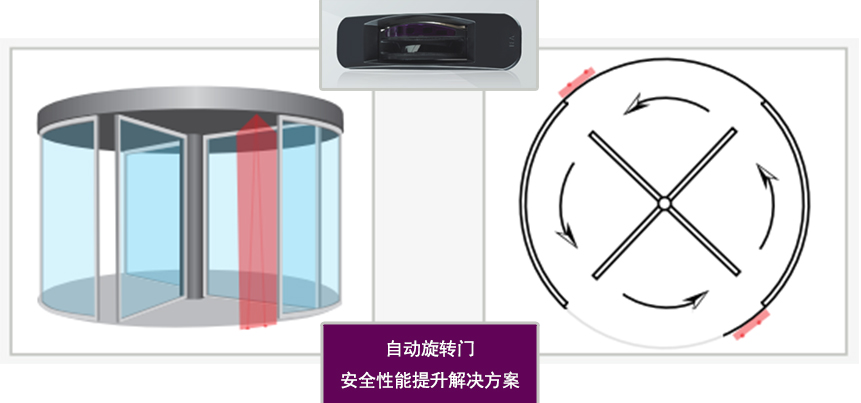

自动旋转门安全性能提升解决方案

比业电子授权门道佰分佰为传感器经销商与售后服务商证书

原传统安全传感器升级为激光扫描安全传感器

本解决方案涉及一种新型自动旋转门的安全传感器激光扫描系统,本解决方案的新型激光扫描安全传感器，每个自动旋转门有两个激光传感器向下实现面扫描。分别安装在在两个旋转支架上靠近旋转玻璃的位置上， 代替了原安装于自动旋转门上的防夹安全传感器。本解决方案的新型激光扫描安全传感器有效减少了原传统传感器的扫描盲区，从而减少了安全隐患。

详细咨询

产品介绍

门道佰分佰提供的自动旋转门专用激光扫描安全传感器，是一款基于飞行时间测量技术的高性能激光安全保护传感器，适用于自动旋转门，400个测量点提供高精度
的检测，且不受外部光线的影响。

激光扫描安全传感器

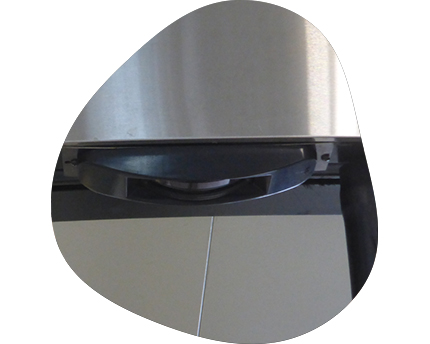

激光扫描安全传感器防夹区安全保护

防夹区安全保护

激光扫描安全传感器安装于旋转门的顶部,检测范围可有效覆盖整个防夹区域，在自动旋转门关门的过程中为行人提供更高更好的安全保护。

激光扫描安全传感器动扇前沿安全保护

动扇前沿安全保护

激光扫描安全传感器安装在自动旋转门动扇顶部前沿区域，可在检测区域内为行人提供可靠的安全保护。有效降低动扇夹人概率。

激光扫描安全传感器减少盲区提升安全

减少盲区提升安全

激光扫描安全传感器高精度的激光检测技术，可使盲区低于10cm以下，对比传统安全传感器40cm盲区，可有提升自动旋转门安全性能。













技术参数：

技术介绍：
激光扫描器，飞行时间测量方式。可明装、暗装。
检测范围：
4m（对角线），反射率 5%，5m（对角线），反射率 8%。
角分辨率：
0.23° (检测区域开角90°内400个光点)。
测试体：
700 mm x 300 mm x 200 mm (测试体CA符合EN 16005 和 DIN 18650标准, 高度低于4m时）50mm圆柱形（测试体CB符合DIN18650标准，高度小于3.5m)。
发射源特性：
波长 905 nm; 输出脉冲功率 25 W (1级) ，波长 650 nm; 输出连续波功率 3 mW (3R 级) 可视光点。
输出与功率：
输出1个光耦 (隔离 - 无极性)，转换电压: 不能大于42V AC/ 60V DC，转换电流:不能大 100 mA，1个继电器 (干触点)，触点电压： 不能大60V AC / 125V DC，触点电流: 不能大1A(电阻式)，转换功率: 不能大30W ( DC ) / 60VA ( AC )。功率为≤ 2.2 W。
尺寸与颜色：
尺寸178 mm (L) × 85 mm (H) × 53 mm (D)。颜色PC/ABS-黑色。
温度与湿度：
-30°C ~ +60°C（供电状态下），0-95 %，无冷凝水
规范与认证：

EN 12978; EN ISO 13849-1 Pl “d”/ CAT2;IEC 60825-1; EN 60950-1;EN 61000-6-2;EN 61000-6-3;EN 62061 SIL 2;DIN 18650-1 第5.7.4章 (测试体CA & 测试体CB);EN 16005 第4.6.8章 (测试体CA)。

详细咨询

激光扫描安全传感器与传统安全传感器对比



激光扫描安全传感器安装位置

激光技术拒绝外部影响

激光扫描安全传感器运用激光技术 （等级1）激光辐射水平安全无害。光飞行时间测量技术 （ToF）高精度检测，不受外部任何光线的影响。
传统防夹传感器
传统安全传感器为红外感应，容易受光线、地面等外部环境影响产生自激并且会降低安全性能。
激光扫描安全传感器示意图

覆盖范围广，无盲区

激光扫描安全传感器水平检测范围超过500mm (可达到1.4米），可覆盖自动旋转门的主危险区域（活动扇前竖梃与门右框相距500mm），距离地面的盲区可低到10cm。
传统防夹传感器示意图
传统安全传感器在2.2米安装高度覆盖范围为：35mm×70mm，盲区为40mm，安装高度只能为3米。
激光扫描安全传感器TUV证书

无盲角，多国认证

激光扫描安全传感器400条激光线组成的保护区域，角分辨率0.23°无盲角提供更好保护，并得到了多项认证比如德国TUV证书，在德国和欧洲得到广泛的接受。
传统防夹传感器
无角分辨率有盲角，在国外已经得不到安全认证，并逐渐被淘汰。
